CD Saplama Kaynak Makineleri
DA Saplama Kaynak Makineleri
bms_8nv
bms_9 pack
bms_9
bms_10n
bms_10n_app
bms_10p
bms_10p_app
bms4akkumat
BMS4Akkumat_app
bms4akkumat_pac
bms6-ıso
bms6-ıso-app
bms-8n
BMS-4 Akkumat
Soyer BMS-4 Akkumat saplama kaynak makinesi, iki adet M3 saplama kaynak cıvatasının, topraklama kablosu olmadan, eş zamanlı olarak kaynağının yapılmasını sağlar. Merkezi sistemle ısınan binalarda enerji tüketimini en aza indirmeyi hedefleyen 5627 sayılı Enerji Verimliliği Kanunu’na göre, konutlar radyatörlere ısı pay ölçer cihazı taktırmak zorundadır. BMS-4 Akkumat mobil saplama kaynak makinesi, ısı pay ölçerlerin montajında özellikle kullanılır. Farklı cıvata mesafeleri için tabancanın kaynak uçlarını ayarlamak mümkündür.
Özellikleri:
• Mobil kullanım (akülüdür)
• Küçük ve çok hafif tasarım
• Çift kaynak ucu
• Otomatik bekleme ve kapatma modu ile uzun şarj ömrü
• Şarj durumu göstergesi
• Alman teknolojisi
| Model | BMS-4 Akkumat |
|---|---|
| Kaynak Aralığı | 2 x M3, çelik ve paslanmaz çelik |
| Güç Kaynağı | Kondansatör 44 000 μF |
| Şarj Voltajı | 110 V |
| Kondansatör Şarj Süresi | Yaklaşık 20 saniye |
| Kaynak Sırası | 3 çift kaynak/dakika |
| Akü | 12 V - 4 Ah |
| Akü Kapasitesi | 200 çift kaynak M3, 20° C ortam sıcaklığında |
| Harici Şarj Cihazı | Bağlantı 100 - 240 V, 50/60 Hz |
| Boyutlar | 230 x 95 x 295 mm (w x h x d) |
| Ağırlık | 7 kg. (akü ve tabanca da dahil olmak üzere) |
HesoMatic-9
Yeni Soyer HesoMatic-9 saplama kaynak makinesi, enerji kaynağını, kontrol ünitesi ve besleme ünitesini tek bir kompakt gövdede birleştiren, öncü bir teknolojik gelişmedir. 3-8 mm çapında ve 8-40 mm uzunluğundaki kaynak saplamalarının tam otomatik olarak kaynağını, daha az yer gereksinimi ve çık bir şekilde düzenlenen paneli ile mükemmel bir şekilde kolaylaştırmıştır.
| Model | HesoMatic-9 |
|---|---|
| Kaynak Aralığı | M3 - M8 ya da Ø 2 - 8 mm (BMS-9 ile) |
| Güç Kaynağı/Kapasitesi | Kondansatör bankı / 99 000 μF |
| Şarj Voltajı | 50 - 200 V, kademesiz olarak ayarlanabilir aşağı/yukarı |
| Çalışma Aralığı | Dişli civatalar ve flanşlı pimler M3,M4,M5,M6, Ø 7,1 ve M8 6-40 mm uzunluğunda |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç (M8 or Ø 8 alüminyum ve pirinç, ilgili şartlara bağlı olarak) |
| Besleme Kapasitesi | 20 - 50 cıvata/dk, ilgili cıvata çapına ve besleme uzunluğuna bağlı olarak |
| Maksimum Dolum Kapasitesi | 6 kg |
| Besleme Kase Çapı | 300 mm |
| Basınçlı Hava Tedariği | 5 - 7 bar |
| Şebeke Kaynağı | 230 V ~, 50/60 Hz |
| Boyutlar | 430 x 310 x 690 mm (w x h x d) |
| Toplam Ağırlık | 48 kg |
BMS-6 ISO
BMS-6 ISO saplama kaynak makinesi, mikroişlemci kontrolü ile donatılmıştır. Bu saplama kaynak makinesi, işletim kolaylığı, düşük ağırlık, yüksek verimlilik, kompakt dizayn ve mutlak güvenlik sebebiyle, en yüksek gereksinimleri karşılar.
| Model | BMS-6 ISO |
|---|---|
| Kaynak Aralığı | M3 - M6 ya da Ø 2 - 5.5 mm. çapında, çelik, paslanmaz çelik, alüminyum ve pirinç, vantuzlanmış kafa pimleri 2-2,7 mm çapa kadar ve 10-55 mm. uzunluğunda, bakır kaplı çelik tırnaklar, galvanizli çelik klipsler |
| Güç Kaynağı | Kondansatör bankı |
| Şarj Kapasitesi | 44 000 μF |
| Şarj Voltajı | 50 - 200 V, kademesiz olarak ayarlanabilir |
| Kaynak Süresi | 0.001 - 0.003 saniye |
| Kaynak Sırası | 20 cıvata/dk.’ya kadar ( ilgili cıvata çapına ve besleme tipine bağlı olarak) |
| Şebeke Kaynağı | 115/230 V - 50/60 Hz - 16/10 AT |
| Boyutlar | 300 x 120 x 320 mm (B x H x T) |
| Ağırlık | 8.4 kg |
BMS -8N / BMS-8NV
Denenmiş ve test edilmiş BMS-8N ve BMS-8NV saplama kaynak makinelerinin dikkat çekici özelliklerinden biri çok uygun fiyat/verimlilik oranıdır.
BMS-9
Eşsiz BMS-9 saplama kaynak makinesi, tamamıyla devrim niteliğinde bir saplama kaynak teknolojisi olacaktır. İlk kez, tabanca üzerinde, trafik ışığı ilkesini kullanan bir LED ekran yardımıyla, operatörler için tüm önemli işletim şartlarının izlenmesi mümkündür.
| Model | BMS-8N / BMS-8NV | BMS-9 |
|---|---|---|
| Kaynak Aralığı | M3 -M8 ya da Ø 2 - 8 mm çapında, BMS-8N ile, M3 - M10 ya da Ø 2 - 9 mm çapında, BMS-8NV ile |
M3 - M8 ya da Ø 2 - 8 mm çapında, BMS-9 ile, M4 - M10 ya da Ø 4 - 10 mm çapında, BMS-9V ile |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç (M8 ya da Ø 8 mm. çapında alüminyum ve çelik, ilgili şartlara bağlı olarak) |
Çelik, paslanmaz çelik, alüminyum ve pirinç (M8 ya da Ø 8 mm. çapında alüminyum ve çelik, ilgili şartlara bağlı olarak) |
| Güç Kaynağı |
Kondansatör bankı |
Kondansatör bankı |
| Şarj Kapasitesi |
66 000 μF (opsiyon BMS-8NV ile 99 000 μF ) |
66 000 μF (opsiyon BMS-9V ile 99 000 μF) |
| Şarj Voltajı |
50 - 200 V kademesiz olarak ayarlanabilir aşağı/yukarı |
50 - 200 V, kademesiz olarak ayarlanabilir aşağı/yukarı |
| Kaynak Süresi |
0.001 - 0.003 saniye |
0.001 - 0.003 saniye |
| Kaynak Sırası |
20 cıvata/dk.’ya kadar ( ilgili cıvata çapına ve besleme tipine bağlı olarak) |
Ø 3 mm’e kadar 30 (24) civata/dk Ø 5 mm’e kadar 20 (17) civata/dk Ø 8 mm’e kadar 10 (Ø 10 mm’e kadar, 5) cıvata/dk. |
| Şebeke Kaynağı |
115/230 V - 50/60 Hz - 16/10 AT | Otomatik algılama 115/230 V, 50/60 Hz, 16/10 A |
| Boyutlar | 300 x 120 x 320 mm (w x h x d) | 295 x 170 x 295 mm (w x h x d) |
| Ağırlık | 10 kg | 8.5 kg |

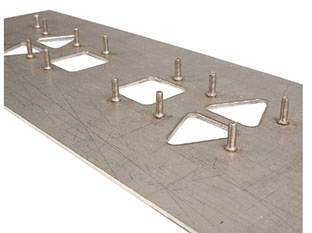

BMS-10N / BMS-10NV
BMS-10N/BMS-10NV saplama kaynak makineleri mobil ve sabit uygulamaların ikisi için de kullanılabilir ve manuel ya da otomatik saplama cıvata beslemesi ile kaynak tabancaları, kaynak kafaları ve masa tipi kaynak makineleri ile birlikte çalıştırılmaya uygundur.
BMS – 10P
Kalite kontrol izleme prosesi ile Soyer BMS-10P saplama kaynak makinesi üretkenliği ve ürün kalitesini arttırır ve maliyetleri düşürür. Özellikle istasyon tipi uygulamalar için uygundur.
| Model | BMS-10N / BMS-10NV | BMS-10P |
|---|---|---|
| Kaynak Aralığı | M3 - M12 ya da Ø 3 - 10 mm çapında, BMS-10NV ile M3 - M12 ya da Ø 3 - 10 mm çapında, BMS-10NV ile |
M3 - M8 ya da Ø 2 - 8 mm çapında |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç (M8 ya da Ø 8 mm. çapında alüminyum ve çelik, ilgili şartlara bağlı olarak) | Çelik, paslanmaz çelik, alüminyum ve pirinç (M8 ya da Ø 8 mm. çapında alüminyum ve çelik, ilgili şartlara bağlı olarak) |
| Güç Kaynağı | Kondansatör bankı | Kondansatör bankı |
| Şarj Kapasitesi | BMS-10N ile 88 000 μF/ BMS-10NV ile 132 000 μF | 33 000 μF / 99 000 μF, (M10 çelik saplamalar için opsiyon 66 000 μF / 132 000 μF) |
| Şarj Voltajı | 55 - 200 V, kademesiz olarak ayarlanabilir aşağı/yukarı | 50 - 200 V kademesiz olarak ayarlanabilir aşağı/yukarı |
| Kaynak Süresi | 0.001 - 0.003 saniye | 0.001 - 0.003 saniye |
| Kaynak Sırası | 20 civata/dk.’ya kadar ilgili cıvata çapı ve besleme tipine bağlı olarak | 30 civata/dk’ya kadar ilgili cıvata çapı ve besleme tipine bağlı olarak |
| Şebeke Kaynağı | 230 V~, - 50 Hz, 8 A / 115 V~, - 60 Hz, 16 A trafodaki bağlantıları değiştirerek mümkündür | 230 V~, - 50 Hz, 10 A / 115 V~, - 60 Hz, 16 A trafodaki bağlantıları değiştirerek mümkündür |
| Boyutlar | 430 x 220 x 430 mm (w x h x d) | 430 x 220 x 560 mm (w x h x d) |
| Ağırlık | 21 kg | 26 kg |
Soyer BMS-4 Akkumat Isı pay ölçer montajı Soyer BMS-4 Akkumat Termostatik vana montajı Soyer BMS-4 Akkumat Termostatik vana nasıl takılır? Soyer BMS-4 Akkumat Termostatik vana montajı nasıl yapılır?
bmh_22i
bmh_30i
bmh22i_bmk_12w_bmh_30_app
bmk_12w
bmk_12w_1
bmk_16i
bmk_16i_1
bmk_16i_app
DA Saplama Kaynak Makineleri
Denenmiş ve test edilmiş BMK-12W ve BMK-8U saplama kaynak makineleri çok yönlü ve kolay kullanım sunar. Tüm önemli kaynak parametreleri sadece 4 tuş kullanılarak ayarlanabilir.
BMK-16i saplama kaynak makineleri, saplama kaynağı, elektrot kaynağı ve TIG kaynağı gibi, farklı kaynak prosedürleri için evrensel bir invertör kaynağıdır. Göstergeli membran klavye vasıtasıyla, tüm kaynak parametrelerinin ayarlanabilmesi optimum teknik konfor ve birinci sınıf kaynak sonuçları verir.
Invertör ailesinin daha güçlü modelleri, BMH-22i ve BMH-30i’nin dikkat çekici özelliklerinden biri değişmez yüksek kaynak kapasitesi ve hatta kesintisiz sürekli çalışmasıdır.
| Model | BMK-8U / BMK-12W | BMK-16i | BMH-22i / BMH-30i |
|---|---|---|---|
| Kaynak Aralığı | M3 - M12 RD ya da Ø 2 - 11 mm BMK-12W ile M3 - M10 RD ya da Ø 2 - 9 mm BMK-8U ile |
M3 - M16 RD ya da 2 - 13 mm çapında | M8 - M24 RD ya da 8 - 22 mm çapında BMH-22i ile M8 - M24 ya da Ø 8 - 25 mm BMH-30i ile |
| Malzeme | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik (pirinç ve alüminyum, ilgili şartlara bağlı olarak) | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik (pirinç ve alüminyum, ilgili şartlara bağlı olarak) | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik |
| Standart Tabanca | PH-3N saplama kaynak tabancası | PH-2 saplama kaynak tabancası | PH-5L saplama kaynak tabancası |
| Kaynak Akımı | BMK-12W ile 800 A, BMK-8U ile 600 A |
300 -,1000 A, saplama kaynağı ile ayarlanabilir ve düzenlenebilir, 40 - 300,A, elektrot kaynağı ile ayarlanabilir, 40 - 100,A, TIG kaynağı ile |
300 - 2,000 A, saplama kaynağı ile ayarlanabilir ve düzenlenebilir, 80 - 300,A, elektrot kaynağı ile ayarlanabilir, 80 - 200,A, TIG kaynağı ile, 360 -,3000 A, saplama kaynağı ile ayarlanabilir ve düzenlenebilir, 120 -,450 A, elektrot kaynağı ile ayarlanabilir, 120 -,300 A,TIG kaynağı ile |
| Kaynak Süresi | 1 - 1000 ms saplama kaynağı ile | 3 - 1000 ms saplama kaynağı ile | 3 - 1000 ms saplama kaynağı ile |
| Kaynak Sırası | 30 civata/dk.’ya kadar, ilgili cıvata çapına ve besleme tipine bağlı olarak | 30 civata/dk.’ya kadar, ilgili cıvata çapına ve besleme tipine bağlı olarak | 30 civata/dk.’ya kadar, ilgili cıvata çapına ve besleme tipine bağlı olarak |
| Şebeke Kaynağı | BMK-12W: 3 x 400 V - 50/60 Hz - 32 AT, (diğer voltajlar istek üzerine) BMK-8U: 3 x 400 V - 50/60 Hz - 16 AT, 3 x 230, 3 x 440 or 3 x 500 V - 50/60 Hz (mümkün) |
3 x 400 V - 50/60 Hz - 32 AT (diğer voltajlar istek üzerine) | 3 x 400 V - 50/60 Hz, BMH-22i = 63 AT, BMH-30i 125AT (diğer voltajlar istek üzerine) |
| Boyutlar | 360 x 325 x 500 mm (w x h x d) | 335 x 440 x 700 mm (w x h x d) | (w x h x d) 560 x 420 x 650 mm (BMH-22i), 700 x 790 x 1000 mm ( BMH-30i) |
| Ağırlık | 48 kg (BMK-12W), 41 kg (BMK-8U) | 36.5 kg | 70 kg (BMH-22i), 160 kg ( BMH-30i) |
