Bağlantı Elemanları / Saplama Kaynak Tabancaları
CD Saplama Kaynak Tabancaları
DA Saplama Kaynak Tabancaları
PS_0K
PS_1
PS_1K
PS_1KI
PS_2KS
PS_3
PS_3A
PS_3K with support
PS_3K
PS_6A
CD Saplama Kaynak Tabancaları
• PS-0K
• PS-1
• PS-1K
• PS-1KI
• PS-2KS
• PS-3K
• PS-3K with support
• PS-3
• PS-3A
• PS-6A
| Model | PS-0K | PS-1K |
|---|---|---|
| Kaynak Aralığı | M3’den- M8’e kadar ya da 2 - 8 mm çapında ve 6 - 35 mm uzunluğunda cıvata ve pimler için | M3’den- M8’e kadar ya da 2 - 8 mm çapında ve 6 - 35 mm uzunluğunda cıvata ve pimler için (özel uzunluklar özel fikstür gerektirir) |
| Malzeme | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik | Çelik, paslanmaz çelik, alüminyum ve pirinç |
| Kaynak ve Kontrol Kabloları | 3 m, 16 mm², yüksek esneklik | 3 m yüksek esneklik |
| Destek Tüpü İle Toplam Uzunluk | 75 mm | 145 mm |
| Yukarıda Kavrama Toplam Yükseklik | 100 mm | 140 mm |
| Toplam Genişlik | 30 mm | 50 mm (destek tüpü Ø 30 mm / opsiyon: Ø 20 mm) |
| Ağırlık | 0.3 kg kablosuz | 0.4 kg kablosuz |
| Model | PS-1 |
|---|---|
| Kaynak Aralığı | M3 - M8’e kadar ya da 2 - 8 mm çapında ve 6 - 35 mm uzunluğunda (özel uzunluklar özel fikstür gerektirir) |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç |
| Kaynak ve Kontrol Kabloları | 3 m yüksek esneklik |
| Destek Tüpü İle Toplam Uzunluk | 211 mm |
| Yukarıda Kavrama Toplam Yükseklik | 132 mm |
| Halka or Tabanca Çapı | 40 mm |
| Ağırlık | 0.5 kg kablosuz |
| Model | PS-1KI |
|---|---|
| Kaynak Aralığı | 2 - 2.7 mm ve 10 - 55 mm uzunluğundaki vantuz kafalı pimler için |
| Malzeme | Çelik ve paslanmaz çelik |
| Kaynak ve Kontrol Kabloları | 10 m yüksek esneklik |
| Vantuz Kafalı Pim Mandereli İle Toplam Uzunluk | 190 mm |
| Yukarıda Kavrama Toplam Yükseklik | 140 mm |
| Toplam Genişlik | 42 mm |
| Ağırlık | 0.6 kg kablosuz |
| Model | PS-2KS |
|---|---|
| Kaynak Aralığı | M3 - M12 ya da 2 - 10 mm çapında ve 6 - 35 mm uzunluğunda cıvata ve pimler için |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç |
| Kaynak ve Kontrol Kabloları | 3 m yüksek esneklik |
| Toplam Uzunluk | 255 mm |
| Yukarıda Kavrama Toplam Yükseklik | 138 mm |
| Toplam Genişlik | 45 mm |
| Ağırlık | 0.9 kg kablosuz |
| Model | PS-3K / PS-3K Stativ | PS-3 / PS-3A |
|---|---|---|
| Kaynak Aralığı | M3 - M8 ya da Ø 2 - 8 mm çapında cıvata ve pimler için, PS-3K ile, M3 - M12 ya da Ø 2 - 10 mm ve 8 - 60 mm uzunluğunda PS-3K Stativ/Support ile |
M3 - M8 ya da 2 - 8 mm çapında (PS-3), M3 - M8 ya da Ø 2 - 8 mm çapında ve 6 - 35 mm uzunluğunda (PS-3A) cıvata ve pimler için |
| Malzeme | Çelik, paslanmaz çelik( ısıya dayanıklı çelik PS-3K Stativ/Support ile ) | Çelik, paslanmaz çelik, alüminyum ve pirinç |
| Kaynak ve Kontrol Kabloları | 3 m yüksek esneklik | 3 m yüksek esneklik |
| Toplam Uzunluk | 235 mm | 235 mm (PS-3) - 280 mm (PS-3A) |
| Yukarıda Kavrama Toplam Yükseklik | 138 mm | 138 mm |
| Toplam Genişlik | 40 mm | 40 mm |
| Ağırlık | 0.9 kg kablosuz | 0.9 kg kablosuz (PS-3) - 1.1 kg kablosuz (PS-3A) |

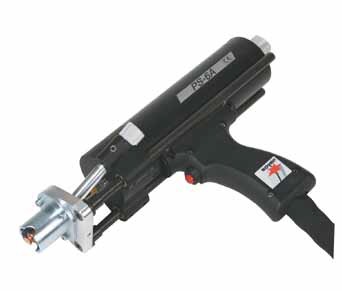

| Model | PS-6A |
|---|---|
| Kaynak Aralığı | M3 - M8 ya da Ø 2 - 8 mm çapında ve 6 - 35 mm uzunluğunda civatalar ve pimler |
| Malzeme | Çelik, paslanmaz çelik, alüminyum ve pirinç |
| Kaynak ve Kontrol Kabloları | 5 m yüksek esneklik |
| Destek Tüpü İle Toplam Uzunluk | 325 mm |
| Yukarıda Kavrama Toplam Yükseklik | 170 mm |
| Toplam Genişlik | 95 mm |
| Ağırlık | 2.35 kg kablosuz |
PH_2
PH_2_App
PH_3A
PH_3A_App
PH_3N
PH_3N_App
PH_3N_SRM
PH_3N_SRM_App
PH_4L
PH_4L_App
PH_5L
PH_5L_App
DA Saplama Kaynak Tabancaları
• PH-3N
• PH-3N SRM
• PH-2
• PH-4L
• PH-5L
• PH-3A
| Model | PH-3N |
|---|---|
| Kaynak Aralığı | M3 - M12 ya da Ø 3 - 12 mm cıvata ve pimler için |
| Malzeme | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik |
| Kaynak ve Kontrol Kabloları | 5 m yüksek esneklik |
| Gaz Örtüsü İle Toplam Uzunluk | Yaklaşık 280 mm |
| Yukarıda Kavrama Toplam Yükseklik | 138 mm |
| Toplam Genişlik | 65 mm |
| Ağırlık | 1 kg kablosuz |
| Model | PH-3N SRM |
|---|---|
| Kaynak Aralığı | M3 - M12 ya da Ø 3 - 12 mm cıvata ve pimler için |
| Malzeme | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik |
| Kaynak ve Kontrol Kabloları | 5 m yüksek esneklik |
| Manyetik Bobin İle Toplam Uzunluk | Yaklaşık 280 mm |
| Yukarıda Kavrama Toplam Yükseklik | 110 mm |
| Toplam Genişlik | 65 mm |
| Ağırlık | 1.3 kg kablosuz |
| Model | PH-2 | PH-4L / PH-5L | PK-3A / PH-3A |
|---|---|---|---|
| Kaynak Aralığı | M6 - M16 ya da Ø 6 - 16 mm cıvata ve pimler için | M6 - M20 ya da Ø 6 - 19 mm cıvata ve pimler için, PH-4L ile, M6 - M24 ya da Ø 6 - 22 mm (25 mm) cıvata ve pimler için PH-5L ile | M3 - M10 ya da Ø 3 - 10 mm ve 6 - 35 mm uzunluğundaki cıvata ve pimler için. |
| Malzeme | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik | Çelik, paslanmaz çelik ve ısıya dayanıklı çelik |
| Kaynak ve Kontrol Kabloları | 5 m yüksek esneklik | 5 m yüksek esneklik | 3 m yüksek esneklik |
| Toplam Uzunluk | 300 mm minimum (maksimum. uzunluk civata uzunluğuna ve destek ayakları uzunluğuna bağlı olarak) | Yaklaşık 350 mm ila 560 mm (civata uzunluğuna ve destek ayakları uzunluğuna bağlı olarak) | 290 mm PH-3A ile, 280 mm PK-3A ile |
| Yukarıda Kavrama Toplam Yükseklik | 160 mm | 215 mm PH-4L ile, 185 mm PH-5L ile | 138 mm |
| Toplam Genişlik | 80 mm | 80 mm | 40 mm |
| Ağırlık | 1.6 kg kablosuz | 2.1 kg (PH-4L), 2.3 kg (PH-5L) kablosuz ve seramik halka ekipmansız | 1.3 kg (PH-3A), 1.1 kg (PK-3A) kablosuz |
